液下泵的结构特性

发布时间:2022-10-19 13:51人气:

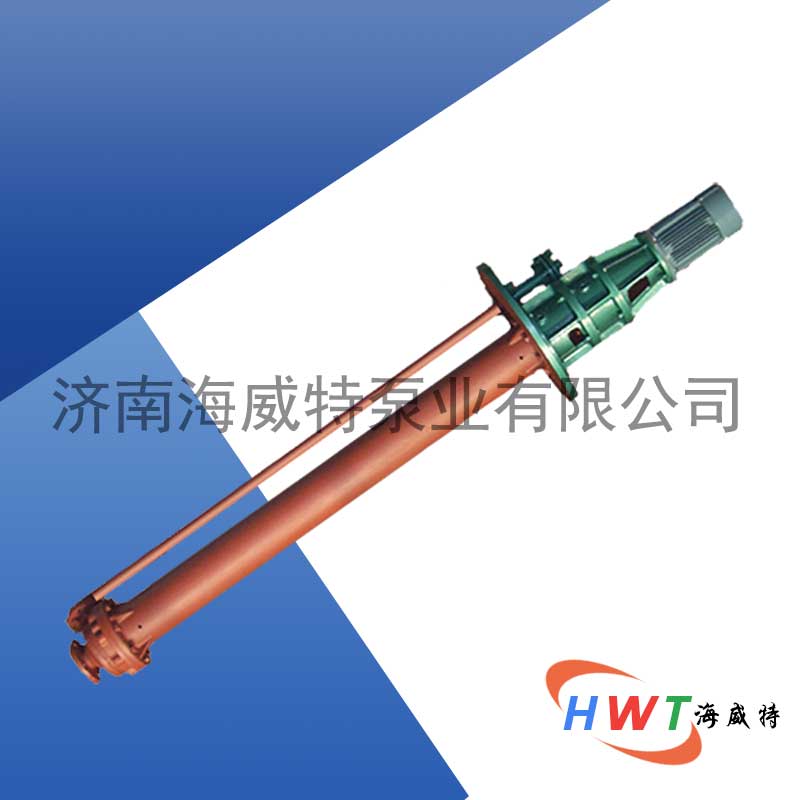

液下泵是一种耐腐蚀立式泵,其过流部件浸没在被输送的介质中,传动轴通过支承件与轴承部件保持其稳定性,泵的重量和轴向力通过轴承传递给基础,根据工艺装置要求,液下泵应具有一定插入深度,此泵的结构设计主要考虑以下两个因素:

一.介质特性
根据输送介质的腐蚀性、挥发性、含固体颗粒粒度、浓度等情况,确定叶轮型式、材料、轴承、
密封及冲洗方式等。
二.使用条件

抽送介质温度高低,决定了支承型式、冷却结构、有无保温夹套等。根据泵的使用要求,可合理确

定泵体插入深度,属干随时都可能启动的液下泵,泵体插入深度要足够长,以使液位浸没泵体,保证液下

泵随时可以启动,例如硫酸生产用泵及湿法冶炼所用液下泵;污水排空性质的液下泵,使用要求是污水
积满以后,启动液下泵,吸净污水后停机。在出现这种情况的时候,可以把液下泵的泵体插入深度设计

得短一下通过加装吸入管补充插入深度.吸净液体,泵体插入深度的长短,对泵的可靠性能提高,还

可以降低成本。
三.液下泵结构
1.典型结构
为双支承液下泵剖面图,支承是刚性的,通常使用滚动轴承,上轴承为成对安装的角接触球轴承或向

心球轴承,下轴承为向心球轴承或圆柱滚子轴承。这种配置可以承受双向轴向和力和一定的径向力。

此泵采用离心叶轮,它适用于固体颗粒含量较低的场合,根据介质的具体特性还采用旋流式及混流式

叶轮。
2.-些变型结构
因结构制约,双支承液下泵转速n=1500 r/min时,泵体插入深度L≤1700 mm;n=3000r/min
时,泵体插入深度L≤ 1 100 mm,插入深度比较短是双支承液下泵的主要缺点,为了解决出现的这
个问题,加大液下插入深度可采用下列措施,这形成了液下泵的两种变型结构。
